直流电缆附件

主要应用于柔性高压直流输电领域，，，，，由于其无邪多变的运行功率规模、运行的自力性、功率偏向控制的简朴性以及优越的输电性能而获得普遍的关注。。。。

下载手册

产品形貌产品参数产品选型

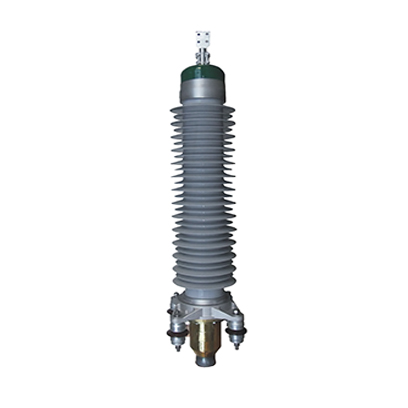

复合套管式化外终端使用有玻璃纤维增强环氧树脂空气套管取代古板瓷套绝缘管，，，，，抗震性与防爆性更好，，，，，绝缘性更佳，，，，，与古板质料相比有较大优势。。。。适用于都会中心、装备麋集和须防飞溅物的区域使用。。。。本终端绝缘水平、载流量、运行温度等性能完全知足与其配合电缆的要求。。。。
终端应力锥接纳入口EPDM橡胶高压注橡成型，，，，，由弹簧锥托顶紧，，，，，且接纳应力锥罩结构将应力锥与绝缘填充剂隔离，，，，，战胜了应力锥由于质料老化带来的弹性松懈、应力锥与电缆外半导层接触不良等弊病。。。，，，以确保终端恒久清静稳固运行。。。。
复合套接纳硅橡胶伞裙作为外绝缘，，，，，具有优异的耐污性、抗紫外线、抗老化性能及防爆性能。。。。
终端接纳多层密封结构，，，，，以避免终端在运行历程中泛起渗水、漏油等征象。。。。

1、VSC负荷循环试验：负荷循环包括加热周期和冷却周期；；；；；；；8个小时加热，，，，，16个小时自然冷却，，，，，为一个周期。。。。在加热周期的最后两个小时，，，，，维持导体温度在70℃。。。。加热时代时间直流电压UT，，，，，从负极性最先。。。。其中一次反转与24小时负荷循环中负载电流阻止时间一致。。。。各一连施加12个循环。。。。

2.1直流叠加操作攻击电压试验：; 预加热和施加正极性U0电压，，，，，至少10h；；；；；；；正极性U0下，，，，，叠加正极性操作攻击电压Up2,S,一连10次；；；；；；；正极性U0下，，，，，叠加正极性操作攻击电压-Up2,O,一连10次；；；；；；；; 预加热和施加负极性U0电压，，，，，至少10h；；；；；；；负极性-U0下，，，，，叠加正极性操作攻击电压-Up2,S,一连10次；；；；；；；负极性-U0下，，，，，叠加正极性操作攻击电压Up2,O,一连10次；；；；；；；
2.2直流叠加雷电攻击电压试验：: 预加热和施加正极性U0电压，，，，，至少10h；；；；；；；叠加负极性雷电攻击电压-Up1,一连10次；；；；；；；; 预加热和施加负极性-U0电压，，，，，至少10h；；；；；；；叠加正极性雷电攻击电压Up1,一连10次；；；；；；；
2.3随后直流电压试验: 在室温下经受负极性电压-UT，，，，，2h。。。。

额定电压	kV		±320
手艺参数
切合标准			1、国家大电网聚会标准CIGRE 419 2.TICW7-2012 额定电压500kV及以下直流输电用挤包绝缘电力电缆试验规范
额定电流	A		不小于毗连电缆
短路电流			不小于毗连电缆
导体毗连			压接式
电场控制方法			几何法
绝缘填充剂			硅油
爬电距离	mm		>7812
适用电缆截面接	mm2		400-2500
重量	Kg		750
适用电缆屏障/护套
运行情形
导体额定温度	正常运行时	℃	90
导体额定温度	短路时	℃	250
顺应的情形温度规模	℃		-40-60
使用地区海拔高度	m		3000
终端允许的地动烈度	度		8
终端允许的毗连导线的水平拉力	kN		2
弯曲强度	kN?m		20
最大内压力	MPa		2
