欧式250A可疏散毗连器

应用领域：

欧式250A可疏散毗连器用于24kV及以下电气装备的收支线位置。。。。。适用于EN 50180&EN 50181标准的TYPE “A”套管，，，，，，额定电流250A。。。。。为套管与电缆提供全绝缘，，，，，，屏障可触摸毗连

下载手册

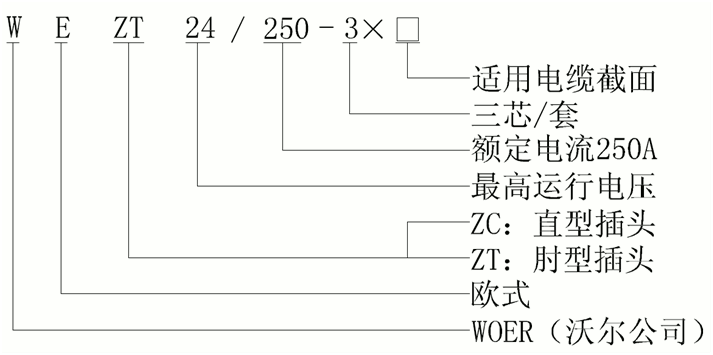

欧式250A可疏散毗连器，，，，，，包括：

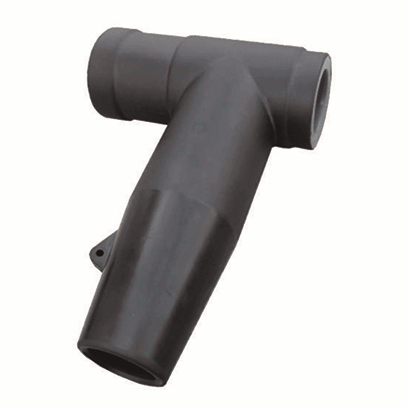

1、WEZT 15/250欧式250A肘型插头；；；；；；；WEZT 24/250欧式250A肘型插头；；；；；；；
2、WEZC 15/250欧式250A直型插头；；；；；；；WEZC 24/250欧式250A直型插头；；；；；；；
3、欧式250A可疏散毗连器适用于环网开关柜的（交联电力电缆）收支线终端，，，，，，与开关柜的收支线A型套管毗连。。。。。提供电力电缆到开关柜或电缆分支箱的全绝缘，，，，，，全密封毗连。。。。。

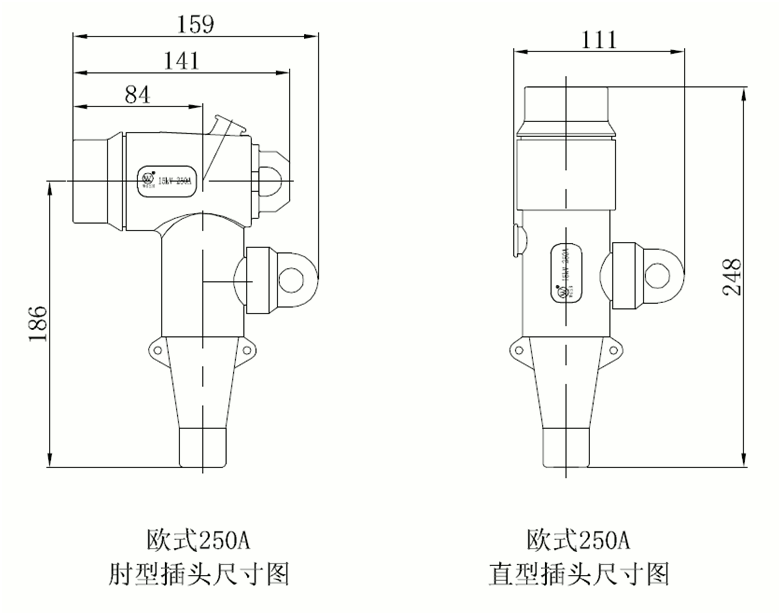

4、欧式250A肘型插头用于套管与电缆90度转角出线方法；；；；；；；欧式250A直型插头用于套管与电缆直线型出线方法。。。。。



前插、后插电气性能

额定电压15kV24kV
适用套管类型（前插）A 型A 型
工频耐压(AC)39kV/5min54kV/5min
局部放电15kV,≤5pC20kV,≤5pC
攻击电压(正负极性各10 次)95V125kV
屏障电阻≤5000Ω≤5000Ω
适用电缆截面25-120mm225-120mm2
注：该产品知足IEC 60502.4 及GB/T 12706.4 要求。。。。。

asiagame核材致力于产品的一直刷新，，，，，，因此我们保存不事先通知而改变设计、尺寸和数据的权力。。。。。
