用于35kV及以下电气装备的收支线位置。。。产品有C型和E型两种设计，，，，切合EN 50180&EN 50181标准。。。知足“C型”和“E型”差别套管出线的需求。。。为电气装备的出线套管与电缆提供全绝缘，，，，屏障可触摸的电气毗连

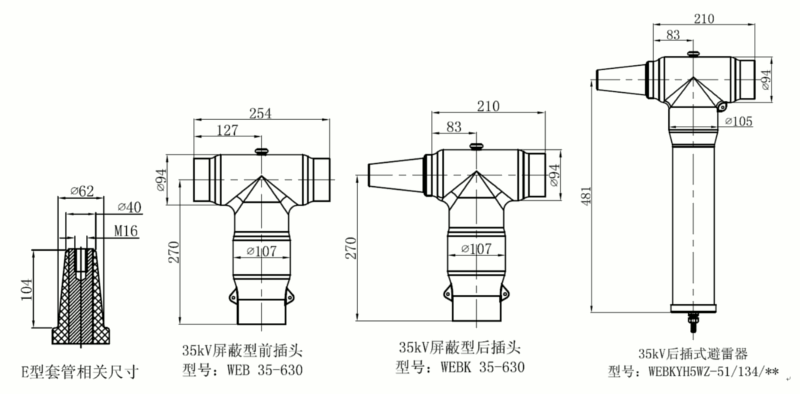

下载手册35kV可疏散毗连器包括：

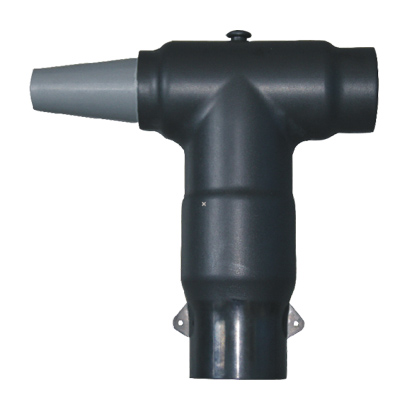

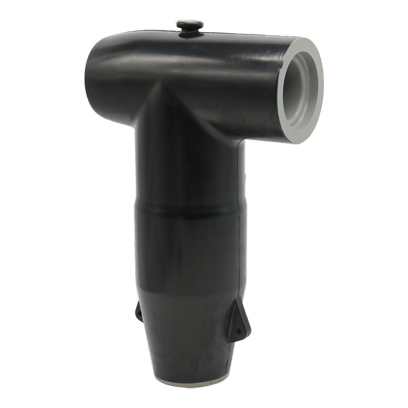

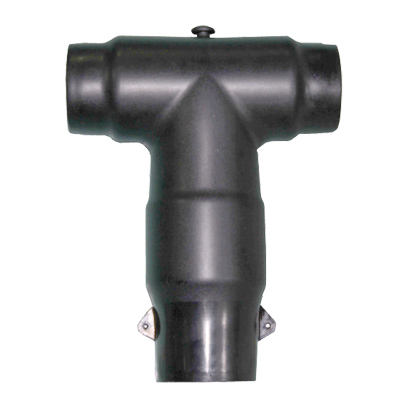

前插事情时用螺栓毗连在开关柜套管插座上；；；；；其尾部可直接用绝缘塞梗塞，，，，也可扩展毗连后插式电缆插头或后插式避雷器。。。

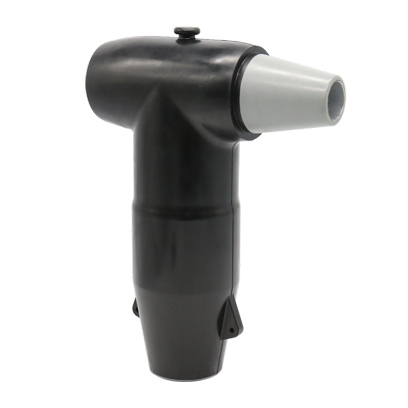

后插头和同系列的前插头或另外同系列的后插头毗连，，，，提供扩展的电缆毗连回路（分支），，，，它不可直接和套管毗连。。。尾部可直接用绝缘塞堵住，，，，也可扩展毗连另外一起同系列的后插电缆头或后插式避雷器。。。
| 额定电压 | 35kV |
| 适用套管类型（前插） | C 型、E型 |
| 工频耐压(AC) | 117kV/5min |
| 局部放电 | 45kV,≤10pC |
| 攻击电压(正负极性各10 次) | 200kV |
| 屏障电阻 | ≤1000Ω |
| 适用电缆截面 | 25-500mm2 |
| 注：该产品知足GB/T 12706.4 要求。。。 | |

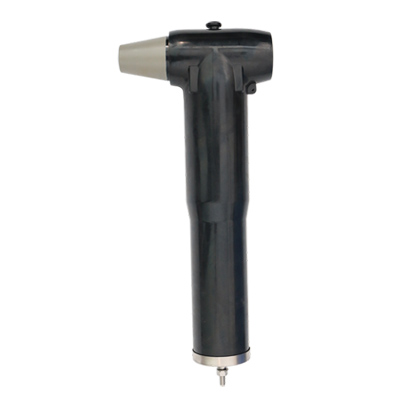

| 序号 | 项目 | 单位 | 参数 | ||
|---|---|---|---|---|---|
| 1 | 产品型号 | - | YH5WZ-51/134 | YH5WZ-51/134 | YH5WZ-51/134 |
| 2 | 系统标称电压 | kV | 35 | 35 | 35 |
| 3 | 避雷器额定电压 | kV | 51 | 51 | 51 |
| 4 | 一连运行电压 | kV | 40.8 | 40.8 | 40.8 |
| 5 | 标称放电电流In | kA | 5 | 5 | 5 |
| 6 | 直流1mA参考电压 | kV | ≥73 | ≥73 | ≥73 |
| 7 | 0.75U1mA泄泄电流 | μA | ≤10 | ≤10 | ≤10 |
| 8 | 陡波攻击残压 | kV | ≤154 | ≤154 | ≤154 |
| 9 | 雷电攻击残压 | kV | ≤134 | ≤134 | ≤134 |
| 10 | 操作攻击残压 | kV | ≤114 | ≤114 | ≤114 |
| 11 | 局部放电 | pC | ≤10 | ≤10 | ≤10 |
| 12 | 2mS方波攻击电流耐受 | A | 400 | 600 | 800 |
| 13 | 大电流攻击耐受 | kA | 100 | 100 | 100 |
