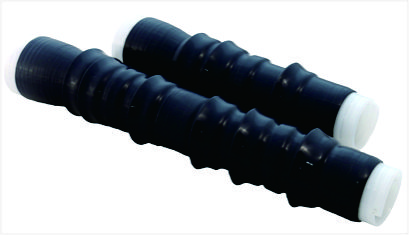

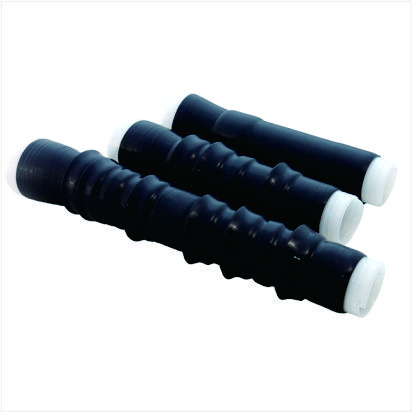

产品形貌
全冷缩手艺：无需动火及特殊工具，，，，，，，也无逐渐套入的贫困，，，，，，，只需轻轻抽取芯绳，，，，，，，就会依赖自身的弹性回缩，，，，，，，从而牢牢贴附在电缆上，，，，，，，完成装置。。。。。。
一体化设计：把增爬伞裙、终端头的增强绝缘、终端端口密封和应力控制件预先在工厂里做成一个整体，，，，，，，单芯终端变径设计，，，，，，，处置惩罚好电缆后，，，，，，，一次缩短完成，，，，，，，装置利便，，，，，，，使现场装置制作的种种倒运因素的影响降低到最低水平。。。。。。
绝缘可靠：接纳入口液体硅橡胶，，，，，，，确保优良的绝缘性和超高的制品率，，，，，，，能有用杜绝产品中杂质及气泡泛起，，，，，，，装置后始终对电缆本体提供恒定长期的径向压力，，，，，，，局部放电量小，，，，，，，与电缆本体“同呼吸”。。。。。。
装置轻盈：装置简朴，，，，，，，操作的手艺依赖性低，，，，，，，电缆预处置惩罚时，，，，，，，开剥距离短，，，，，，，装置空间需要较小。。。。。。接地接纳恒力弹簧工艺，，，，，，，无需焊接或铜扎线，，，，，，，越发快捷可靠。。。。。。
运用普遍：抗腌臜、耐老化、憎水性好、耐侵蚀及抗紫外线，，，，，，，包管恒久使用性能稳固。。。。。。具有优越的耐寒性能，，，，，，，特殊适用于高海拔地区、严寒地区、湿润地区、盐雾地区及重污染地区。。。。。。
PA冷缩终端试验项目
试验项目 | 标准要求 |
1min户外终端淋雨工频电压试验 | 4.0U0，，，，，，，未闪络，，，，，，，未击穿 |
5min工频耐压试验 | 4.5U0，，，，，，，未闪络，，，，，，，未击穿 |
局部放电试验 | 1.73U0下放电量不大于10pC |
恒压负荷循环电压试验（空气中） | 2.5U0，，，，，，，导体加热至（95-100）℃，，，，，，，每一循环为8h，，，，，，，其中加热5h，，，，，，，冷却3h，，，，，，，共60次循环 |
雷电攻击电压试验 | 95、150、170、200kV，，，，，，，正负极性各10次，，，，，，，未闪络，，，，，，，未击穿 |
15min交流耐压试验 | 2.5U0，，，，，，，未闪络，，，，，，，未击穿 |
户外终端盐雾试验 | 1.25U0，，，，，，，1000h，，，，，，，未闪络，，，，，，，未击穿 |
户内终端湿润试验 | 1.25U0，，，，，，，300h，，，，，，，未闪络，，，，，，，未击穿 |
电压品级 | 线芯数目及用途 | 电缆截面(mm2) | 绝缘外径(mm) | 产品代码 |
8.7/15(17.5)kV (6/10(12)及6.35/11(12)kV) | 1, 3 户内终端 | 25-50 70-120 150-240 300-400 500-630 | 16.0-20 20.5-25 25.5-30 30.5-36 36.5-43 | 8.7/15kVWCSIT- (3/1)/1 8.7/15kVWCSIT- (3/1)/2 8.7/15kVWCSIT- (3/1)/3 8.7/15kVWCSIT- (3/1)/4 8.7/15kVWCSIT- (3/1)/5 |
1, 3 户外终端 | 25-50 70-120 150-240 300-400 500-630 | 16.0-20 20.5-25 25.5-30 30.5-36 36.5-43 | 8.7/15kVWCSOT- (3/1)/1 8.7/15kVWCSOT- (3/1)/2 8.7/15kVWCSOT- (3/1)/3 8.7/15kVWCSOT- (3/1)/4 8.7/15kVWCSOT- (3/1)/5 | |
12/20(24)kV (12.7/22(24)kV) | 1, 3 户内终端 | 25-50 70-120 150-240 300-400 500-630 | 18.0-22 22.5-27 27.5-32 32.5-38 38.5-45 | 12/20kVWCSIT- (3/1)/1 12/20kVWCSIT- (3/1)/2 12/20kVWCSIT- (3/1)/3 12/20kVWCSIT- (3/1)/4 12/20kVWCSIT- (3/1)/5 |
1, 3 户外终端 | 25-50 70-120 150-240 300-400 500-630 | 18.0-22 22.5-27 27.5-32 32.5-38 38.5-45 | 12/20kVWCSOT- (3/1)/1 12/20kVWCSOT- (3/1)/2 12/20kVWCSOT- (3/1)/3 12/20kVWCSOT- (3/1)/4 12/20kVWCSOT- (3/1)/5 | |
18/20(36)kV (18/30(36)及19/33(36)kV) | 1, 3 户内终端 | 35-70 95-185 240-400 500-630 | 25.5-30 30.5-36 36.5-43 43.5-48 | 18/20kVWCSIT- (3/1)/3 18/20kVWCSIT- (3/1)/4 18/20kVWCSIT- (3/1)/5 18/20kVWCSIT- (3/1)/6 |
1, 3 户外终端 | 35-70 95-185 240-400 500-630 | 25.5-30 30.5-36 36.5-43 43.5-48 | 18/20kVWCSOT- (3/1)/3 18/20kVWCSOT- (3/1)/4 18/20kVWCSOT- (3/1)/5 18/20kVWCSOT- (3/1)/6 | |
26/35(40.5)kV (20.8/36(42)kV) | 1, 3 户内终端 | 50-95 120-240 300-400 500-630 | 30.5-36 36.5-43 43.5-48 48.5-55 | 26/35kVWCSIT- (3/1)/4 26/35kVWCSIT- (3/1)/5 26/35kVWCSIT- (3/1)/6 26/35kVWCSIT- (3/1)/7 |
1, 3 户外终端 | 50-95 120-240 300-400 500-630 | 30.5-36 36.5-43 43.5-48 48.5-55 | 26/35kVWCSOT- (3/1)/4 26/35kVWCSOT- (3/1)/5 26/35kVWCSOT- (3/1)/6 26/35kVWCSOT- (3/1)/7 |
