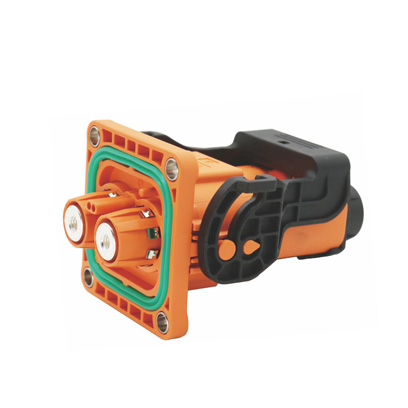

HV800系列带高压互锁毗连器

应用领域：

产品适用于电动汽车动力电池、电机控制器、PDU等大电流装备毗连终端。 。。

下载手册

该产品为塑胶外壳毗连器，，，，，，，具有体积小、重量轻、便于装置、性能可靠、雅观等特征，，，，，，，实现360°屏障功效。 。。

产品适用于电动汽车动力电池、电机控制器、PDU等大电流装备毗连终端。 。。


1、电气特征

■ 额定电压：1000V DC

■ 额定电流(事情情形温度30℃)：

                         80A(适配电缆16mm?)

         120A(适配电缆25mm?)

         150A(适配电缆35mm?)

         200A(适配电缆50mm?)

■ 绝缘电阻：≥2000MΩ（常态）

■ 耐    压：3000V AC

2、其他参数

■防护品级：IP67

■情形温度：-40℃～+125℃

■毗连器芯数：两芯、三芯

■配线规格：16～50mm?

■机械寿命：≥200次

3、质料及外貌处置惩罚

■绝缘体质料：PA66

■阻燃品级：UL94 V-0

■插针及插孔质料：铜合金

■端子外貌处置惩罚：镀银

■密封体：硅橡胶

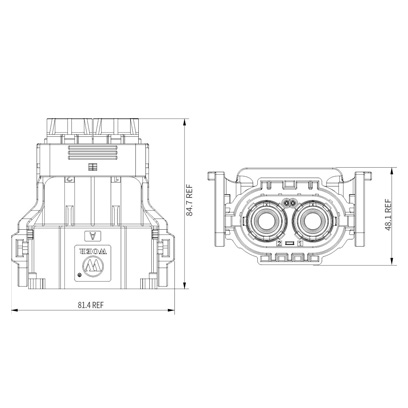

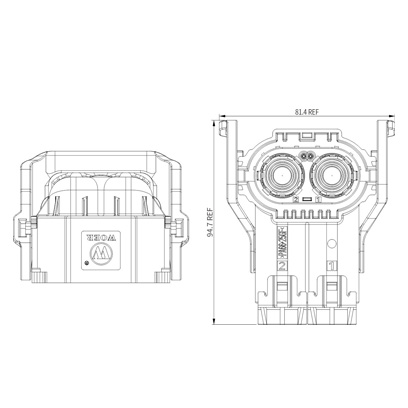

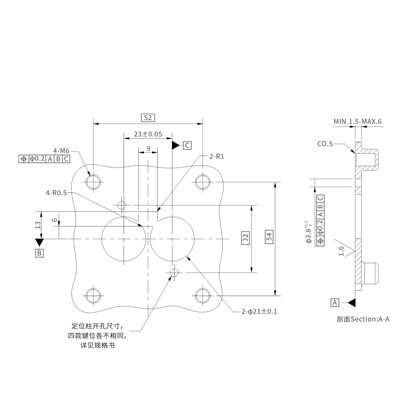

HV800两芯

序号订货型号产品形貌适配线缆规格
1

HV80062*HC16

直插头/接16mm?屏障线/带高压互锁

16mm?屏障线

2

HV80062*NC16

直插头/接16mm?屏障线/不带高压互锁

16mm?屏障线

3

HV80062*HC25

直插头/接25mm?屏障线/带高压互锁

25mm?屏障线

4

HV80062*NC25

直插头/接25mm?屏障线/不带高压互锁

25mm?屏障线

5

HV80062*HC35

直插头/接35mm?屏障线/带高压互锁

35mm?屏障线

6

HV80062*NC35

直插头/接35mm?屏障线/不带高压互锁

35mm?屏障线

7

HV80062*HC50

直插头/接50mm?屏障线/带高压互锁

50mm?屏障线

8

HV80062*NC50

直插头/接50mm?屏障线/不带高压互锁

50mm?屏障线

9

HV80082*HC16

弯插头/接16mm?屏障线/带高压互锁

16mm?屏障线

10

HV80082*NC16

弯插头/接16mm?屏障线/不带高压互锁

16mm?屏障线

11

HV80082*HC25

弯插头/接25mm?屏障线/带高压互锁

25mm?屏障线

12

HV80082*NC25

弯插头/接25mm?屏障线/不带高压互锁

25mm?屏障线

13

HV80082*HC35

弯插头/接35mm?屏障线/带高压互锁

35mm?屏障线

14

HV80082*NC35

弯插头/接35mm?屏障线/不带高压互锁

35mm?屏障线

15

HV80082*HC50

弯插头/接50mm?屏障线/带高压互锁

50mm?屏障线

16

HV80082*NC50

弯插头/接50mm?屏障线/不带高压互锁

50mm?屏障线

17

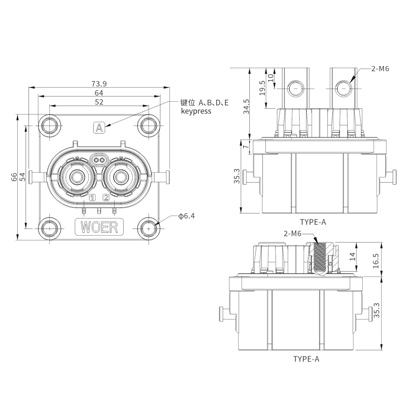

HV80002*HH

插座/接铜排/带高压互锁

接铜排

18

HV80002*NH

插座/接铜排/不带高压互锁

接铜排

19

HV80002*HY

插座/内螺纹/带高压互锁

接M6内螺纹

20HV80002*NY插座/内螺纹/不带高压互锁接M6内螺纹
说明：*”代表键位，，，，，，，有A、B、D三种键位选择。 。。

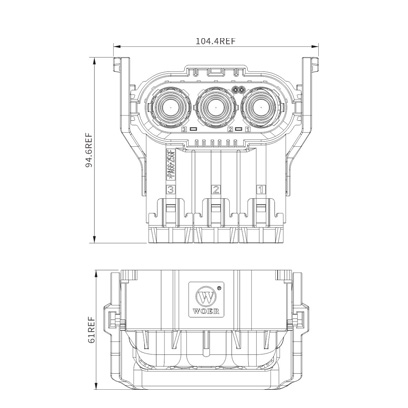

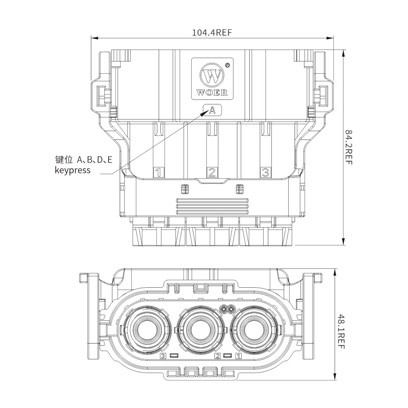

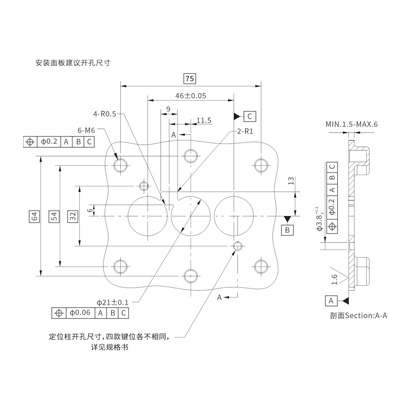

HV800三芯

序号订货型号产品形貌适配线缆规格
1

HV80063*HC16

直插头/接16mm?屏障线/带高压互锁

16mm?屏障线

2

HV80063*NC16

直插头/接16mm?屏障线/不带高压互锁

16mm?屏障线

3

HV80063*HC25

直插头/接25mm?屏障线/带高压互锁

25mm?屏障线

4

HV80063*NC25

直插头/接25mm?屏障线/不带高压互锁

25mm?屏障线

5

HV80063*HC35

直插头/接35mm?屏障线/带高压互锁

35mm?屏障线

6

HV80063*NC35

直插头/接35mm?屏障线/不带高压互锁

35mm?屏障线

7

HV80063*HC50

直插头/接50mm?屏障线/带高压互锁

50mm?屏障线

8

HV80063*NC50

直插头/接50mm?屏障线/不带高压互锁

50mm?屏障线

9

HV80083*HC16

弯插头/接16mm?屏障线/带高压互锁

16mm?屏障线

10

HV80083*NC16

弯插头/接16mm?屏障线/不带高压互锁

16mm?屏障线

11

HV80083*HC25

弯插头/接25mm?屏障线/带高压互锁

25mm?屏障线

12

HV80083*NC25

弯插头/接25mm?屏障线/不带高压互锁

25mm?屏障线

13

HV80083*HC35

弯插头/接35mm?屏障线/带高压互锁

35mm?屏障线

14

HV80083*NC35

弯插头/接35mm?屏障线/不带高压互锁

35mm?屏障线

15

HV80083*HC50

弯插头/接50mm?屏障线/带高压互锁

50mm?屏障线

16

HV80083*NC50

弯插头/接50mm?屏障线/不带高压互锁

50mm?屏障线

17

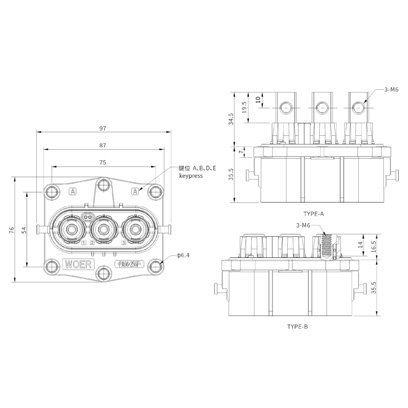

HV80003*HH

插座/接铜排/带高压互锁

接铜排

18

HV80003*NH

插座/接铜排/不带高压互锁

接铜排

19

HV80003A*HY

插座/内螺纹/带高压互锁

接M6内螺纹

20HV80003A*NY插座/内螺纹/不带高压互锁接M6内螺纹
说明：“*”代表键位，，，，，，，有A、B、D三种键位选择。 。。

选项说明

产品系列  HV800
0

  0-法兰盘装置插座(配插针)     6-直插头(配插孔)     8-弯插头(配插孔)

2  芯数：2-两芯  3-三芯
A  防误插键位：A-A键位     B-B键位     D-D键位
H  高压互锁：H-带高压互锁     N-不带高压互锁
C25

  H-铜排扁平孔锁紧端子（仅限插座）

  Y-铜排内螺纹端子（仅限插座）

  C*-压接线缆端子                 *代表适配线缆规格 *

  C16-适配16平方线缆          C25-适配25平方线缆

  C35-适配35平方线缆          C50-适配50平方线缆
