多种防误插设计，，，，，弯头尾部可正反转向90°，，，，，使用历程中能够很好的利便布线，，，，，在紧凑的空间内，，，，，增添了高压互锁设计，，，，，能够在插合历程中起到保； ；；；；ぷ饔 。。。
HPLA500系列主要应用于大巴车，，，，，重卡等汽车的PDU、电控、电池上 。。。
1、电气特征
■ 额定电压：1000V DC
■ 额定电流(事情情形温度30℃)：
300A(适配电缆75mm?)
350A(适配电缆95mm?)
400A(适配电缆120mm?)
450A(适配电缆135mm?)
500A(适配电缆150mm?)
■ 绝缘电阻：≥2000MΩ(常态)
■ 耐 压：3000V AC
2、其他参数
■防护品级：IP67
■情形温度：-40℃～+125℃
■毗连器芯数：单芯
■配线规格：70～150mm?电缆
■电磁屏障：360°屏障
■机械寿命：≥200次
3、质料及外貌处置惩罚
■壳体质料：锌合金 铝合?
■绝缘体质料：尼龙
■阻燃品级：UL94 V-0
■插针及插孔质料：铜合金
■外貌处置惩罚：镀银
■密封体：硅橡胶

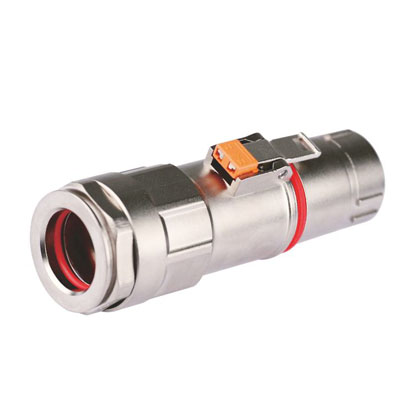

插头型号明细
| 序号 | 订货型号 | 产品形貌 | 适配线缆规格 |
| 1 | HPLA18*-500-70 | 直头*键位无高压互锁插头 | 70mm?屏障线 |
| 2 | HPLA18*-500-95 | 直头*键位无高压互锁插头 | 95mm?屏障线 |
| 3 | HPLA18*-500-120 | 直头*键位无高压互锁插头 | 120mm?屏障线 |
| 4 | HPLA18*-500-135 | 直头*键位无高压互锁插头 | 135mm?屏障线 |
| 5 | HPLA18*-500-150 | 直头*键位无高压互锁插头 | 150mm?屏障线 |
| 6 | HPLA18*-501-70 | 直头*键位带高压互锁插头 | 70mm?屏障线 |
| 7 | HPLA18*-501-95 | 直头*键位带高压互锁插头 | 95mm?屏障线 |
| 8 | HPLA18*-501-120 | 直头*键位带高压互锁插头 | 120mm?屏障线 |
| 9 | HPLA18*-501-135 | 直头*键位带高压互锁插头 | 135mm?屏障线 |
| 10 | HPLA18*-501-150 | 直头*键位带高压互锁插头 | 150mm?屏障线 |
| 11 | HPLA28*-500-70 | 弯头*键位无高压互锁插头 | 70mm?屏障线 |
| 12 | HPLA28*-500-95 | 弯头*键位无高压互锁插头 | 95mm?屏障线 |
| 13 | HPLA28*-500-120 | 弯头*键位无高压互锁插头 | 120mm?屏障线 |
| 14 | HPLA28*-500-135 | 弯头*键位无高压互锁插头 | 135mm?屏障线 |
| 15 | HPLA28*-500-150 | 弯头*键位无高压互锁插头 | 150mm?屏障线 |
| 16 | HPLA28*-501-70 | 弯头*键位带高压互锁插头 | 70mm?屏障线 |
| 17 | HPLA28*-501-95 | 弯头*键位带高压互锁插头 | 95mm?屏障线 |
| 18 | HPLA28*-501-120 | 弯头*键位带高压互锁插头 | 120mm?屏障线 |
| 19 | HPLA28*-501-135 | 弯头*键位带高压互锁插头 | 135mm?屏障线 |
| 20 | HPLA28*-501-150 | 弯头*键位带高压互锁插头 | 150mm?屏障线 |
说明：“*”代表键位，，，，，有X、Y、U、V、W五种键位选择，，，，，每个键位对应一种颜色；； ；；；；X-橙色，，，，，Y-玄色，，，，，U-黄色，，，，，V-绿色，，，，，W-红色 。。。

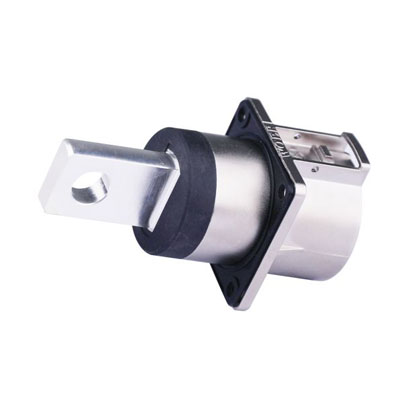

插座型号明细
| 序号 | 订货型号 | 产品形貌 | 适配线缆规格 |
| 1 | HPLA00*-500-M10 | 插座*键位无高压互锁插头 | M10 |
| 2 | HPLA00*-500-M10 | 插座*键位带高压互锁插头 | M10 |
| 3 | HPLA00*-500-M8 | 插座*键位无高压互锁插头 | M8 |
| 4 | HPLA00*-500-M8 | 插座*键位带高压互锁插头 | M8 |
说明：“*”代表键位，，，，，有X、Y、U、V、W五种键位选择，，，，，每个键位对应一种颜色；； ；；；；X-橙色，，，，，Y-玄色，，，，，U-黄色，，，，，V-绿色，，，，，W-红色 。。。
选型说明
| 产品系列 | HPLA |
| 28 | 18-直式插头 28-弯式插头 |
| X | 键位：X,Y,U,V,W |
| 501 | 高压互锁 ： 500-不带高压互锁 501-带高压互锁 |
| 95 | 接线规格 ：70mm2,95mm2,120mm2,135mm2,150mm2 |
| 产品系列 | HPLA |
| 00 | 00-插座 |
| X | 键位：X,Y,U,V,W |
| 501 | 高压互锁 ： 500-不带高压互锁 501-带高压互锁 |
| M10 | 铜排尾部孔规格 ：M10，，，，，M8 |
