瓷套管户外终端

下载手册

产品形貌产品参数产品选型

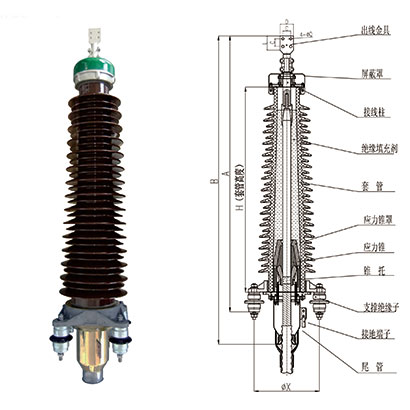

交联聚乙烯绝缘电力电缆用液体填充绝缘瓷套管户外终端

主要应用于高压交流输电领域，，，高压电力电缆与电气装备或倾轧线的毗连,66kV、110kV、138kV、220kV交联聚乙烯绝缘电力电缆用液体填充绝缘瓷套管户外终端。。。。。

终端应力锥接纳入口三元乙丙橡胶（EPDM）注射成型，，，由弹簧锥托顶紧，，，且接纳应力锥罩结构将应力锥和绝缘填充剂隔离，，，战胜了应力锥由质料老化带来的弹性松懈、应力锥与电缆外半导电层接触不良等弊病，，，以确保终端恒久装置稳固运行；；；
终端接纳多层密封结构，，，以避免终端在运行历程中泛起渗水、漏油等征象；；；
终端套管接纳巨细伞裙结构，，，具有优异的防污闪特征；；；
瓷套接纳高强度无机质料制成，，，具有优异的耐天气性、抗漏痕、电蚀能力和憎水性能。。。。。

序号	项目	参数（110kV）	参数（220kV）
1	名称
1.1	规格	WYJZWC4（WYJZWY4）-64/110	WYJZWC4（WYJZWY4）-127/220
1.2	执行标准	IEC60840 GB/T11017	IEC62067、GB/Z18890
1.3	额定电压(Uo/U)	64/110kV	127/220kV
1.4	最高事情电压(Um)	126kV	252kV
1.5	基准攻击耐压水平(BIL)	550kV	1050kV
1.6	导体最高额定温度：
	a)正常运行时	90℃	90℃
	b)暂态（短路电流一连时间不凌驾5s）	250℃	250℃
1.7	绝缘件
	a)质料和颜色	高强度电瓷/褐色	无机电瓷/褐色
	b)爬距	≥4032mm	≥7812mm
	c)机械性能形貌	水平负荷2kN	水平负荷2kN
1.8	应力锥
	a)质料	入口三元乙丙橡胶	入口三元乙丙橡胶
	d)存贮条件和有用使用期	阴凉干燥，，，5年	阴凉干燥，，，5年
1.9	终端重量	220kg	1000kg
1.10	高度	1910mm	3395mm
1.11	尾端密封形式	防水带、热缩管、环氧泥	防水带、环氧泥、热缩管
1.12	金属屏障层及接地
	a)毗连方法	焊接或封铅	焊接或封铅
	b)等效截面	≥240mm2	≥240mm2
	c) 允许通过最大短路电流	与电缆一致	与电缆一致

产品型号：

WYJZWC4(WYJZWY4)型: 适用于户外Ⅳ级腌臜品级

额定电压：48/66kV，，，适用120 ~1600mm2

额定电压：64/110kV，，，适用240 ~1600mm2

额定电压：76/138kV，，，适用240 ~1600mm2

额定电压：127/220kV，，，适用400 ~2500mm2
