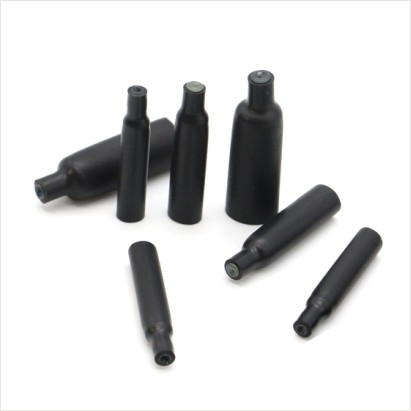

双壁半硬热缩端帽由半硬聚烯烃和热熔胶双层组成，，， ，，外层为辐射交联聚烯烃，，， ，，内层为热熔胶。 。。。。。。产品一端已预缩短封堵，，， ，，具有绝缘和密封的双重效果。 。。。。。。主要应用于电力电缆、导线和线束端头的机械防护、密封防水防潮和情形；；；；ぁ 。。。。。。
l 热缩倍率：4:1
l 起始缩短温度：≥+80℃
l 完全缩短温度：≥+135℃
l 使用温度：-45℃~+110℃
l 环保标准：RoHS
l 标准颜色：玄色
手艺指标 | ||
性能 | 指标 | 试验要领 |
拉伸强度 | ≥12 MPa | ASTM D 2671 |
断裂伸长率 | ≥300% | ASTM D 2671 |
轴向转变率 | -8%~+8% | ASTM D 2671 |
热老化后拉伸强度 | ≥9 MPa | 150℃×168h |
热老化后断裂伸长率 | ≥100% | 150℃×168h |
击穿强度 | ≥22kV/mm | IEC 60243 |
体积电阻率 | ≥1014 Ω·cm | IEC 60093 |
热攻击 | 无裂纹、无滴落 | ASTM D 2671 (225℃×4h) |
冷弯柔性 | 无裂纹 | ASTM D 2671 (-40℃×4h) |
吸水率 | ＜0.5% | ASTM D 570 |
型号 | 规格 | 标准长度 (mm) | 供货尺寸(mm) | 全缩后尺寸 (mm) | ||||
A | B | 内径 | 内径 | 平均总壁厚 | 外层厚度 | 胶层壁厚 | ||
CAPS NF-1 | Φ3.2 | 22.0 | 12.7 | ≥ 3.2 | ≤ 0.80 | 1.20 | 0.64 | 0.56 |
CAPS NF-2 | Φ4.8 | 25.4 | 15.2 | ≥ 4.8 | ≤ 1.30 | 1.52 | 0.76 | 0.76 |
CAPS NF-3 | Φ6.4 | 28.4 | 15.2 | ≥ 6.4 | ≤ 1.52 | 1.91 | 1.00 | 0.91 |
CAPS NF-4 | Φ9.5 | 31.8 | 18.3 | ≥ 9.5 | ≤ 2.00 | 2.08 | 1.08 | 1.00 |
CAPS NF-5 | Φ12.7 | 38.1 | 21.6 | ≥ 12.7 | ≤ 2.41 | 2.54 | 1.30 | 1.24 |
